金属和合金的腐蚀电化学试验方法恒电位和动电位极化测量导则
一、基本标准
GB／T 10123金属和合金的腐蚀基本术语和定义(GB／T 10123 2001，eqv ISO 8044：1999)
GB／T 15260镍基合金晶间腐蚀试验方法(OB／T 15260一1994，eqv ISO 9400：1990)
GB／T 16545金属和合金的腐蚀腐蚀试样上腐蚀产物的清除(GB／T 16545 1996，ISO 8407：
1991．IDTGB／T 18590金属和合金的腐蚀点蚀评定方法fGB／T 18590--2001，Is0 i1463：1995，IDT)
1992．ISO 11846金属与合金的腐蚀溶解热处理铝合金的耐晶间腐蚀性的测定
二、原理
1.将金属浸渍在溶液中，阳极反应速度和阴极反应速度会在开路电位处平衡(自腐蚀电位⋯E)。
若电极电位偏离开路电位值，测量的实际电流表示阳极反应电流和阴极反应电流之间的差值。如果电位偏移足够大，静电流基本上等于阳极或阴极反应动力学电流，这取决于分别施加的电位是否比开路电位值更正或更负，如图1所示，图la)在酸性溶液中金属处于活化状态，或图lb)在暴露于空气的中性溶液中。

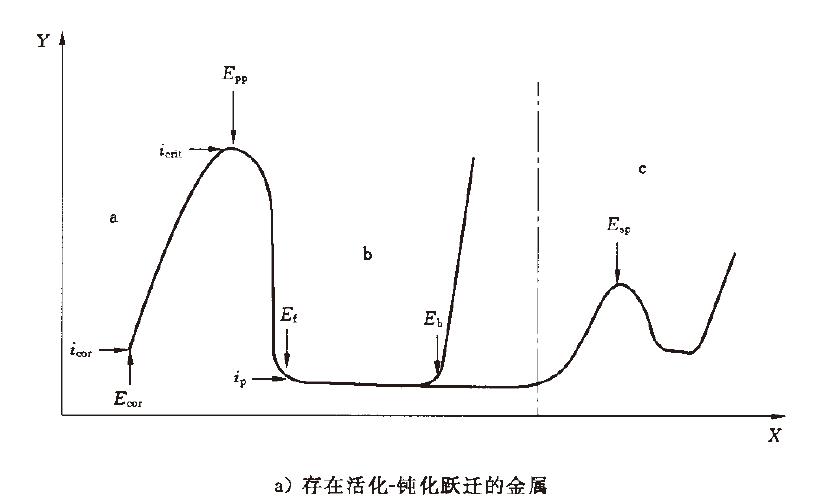

2.在某些金属与环境相接触的状态中，金属可能处于钝化状态(图2)。如果存在某些侵入性阴离子，同时相对于开路电位施加正向电位(变为更正)至钝化膜局部击穿(如点蚀，缝隙腐蚀或晶间腐蚀)，会导致电流随之增加(图2)，该电流相对应的电位可作为一种金属对局部腐蚀阻力的衡量尺度。
3.若在局部腐蚀发生后施加反向电位(变为更负)，则当实际电流回到接近于钝化电流值时，与其相对应的电位为再钝化电位，该电位可用来表示金属对局部腐蚀发展的阻力；电位越正，阻力越大。
4.根据试验的应用和目的在一个所选择的特殊电位上，电位的位移可以是阶梯形的，并具有电位步长的数量和时间大小。这种类型的试验被称为恒电位法。
5.若在扫描(偏移)速度的控制下以连续方式移动电位，这种试验称为动电位法。
6.发生在表面的电化学动力学过程可能依赖于时间，例如由于在表面形成薄膜，因此在恒电位试验或在动电位试验的电位扫描速度中，电位保持在某一特殊电位值时的时间可能是临界时间。例如，电位改变速度太快可能会导致对局部腐蚀的击穿电位评估过高。因此，应该仔细考虑极化数据的解释，特别是应用于服役条件时。
7.测量的电极电位可能会受到溶液欧姆降的影响。对电导率低的溶液应该进行修正。

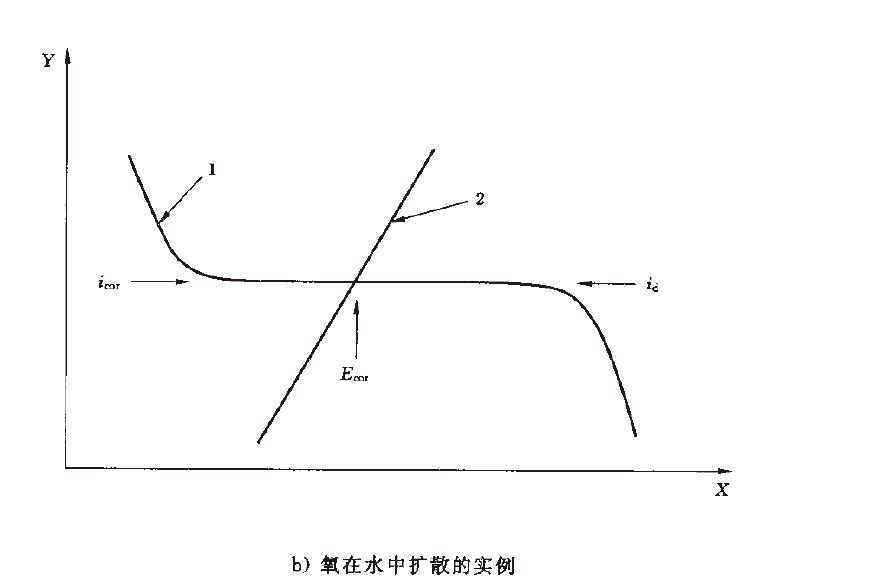

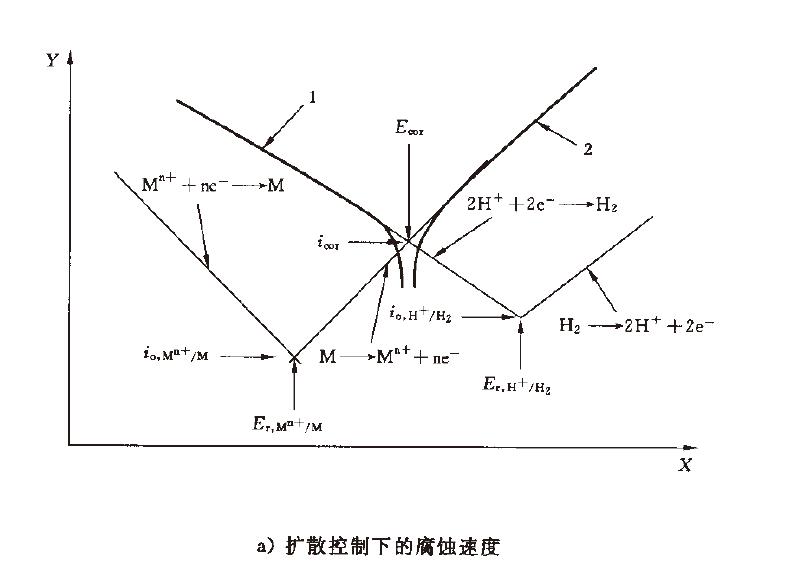

X轴——电位；
y轴——电流密度的对数；
1——阴极；
2——阳极；
E0——腐蚀电位；
z。。——腐蚀电流密度；
Ef一一可逆电极电位；
i。——交换电流密度；
妇——与氧在溶液中最大扩散速度相对应的极限扩散电流密度。
图1在一个阴极反应是质子还原体系中金属腐蚀的阴极和阳极极化曲线示意图
