关于那些应力腐蚀试验程序介绍
一，腐蚀试验程序
1.试验前应对试样进行外观和尺寸检验，但不得造成试样损伤。
2.配制和准备试验溶液，溶液体积和试样面积比应不少于30 mL／cm2。如无特别规定，试验的温度为27℃±1℃，并控制试验空间的相对湿度在45％土6％的范围内。

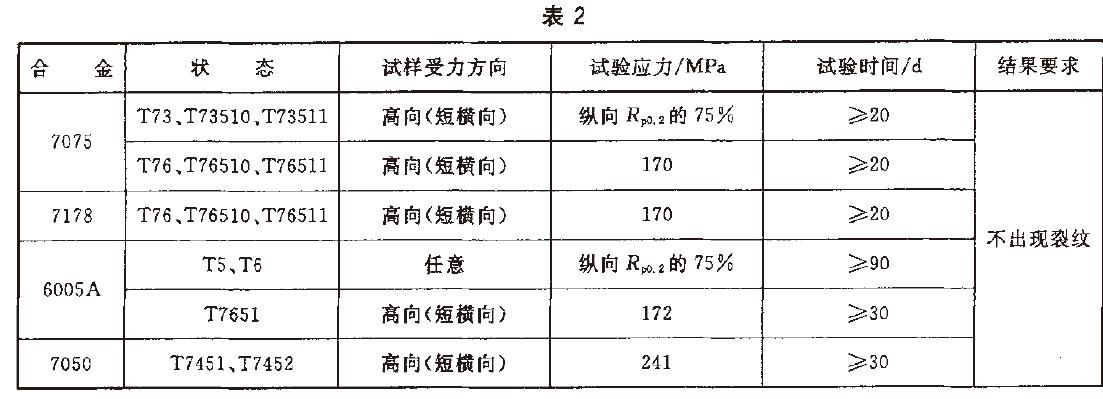

3.计算试验应力。试验应力及试验时间应符合产品标准的规定。产品标准未规定时，按表2规定执行，表2未规定的合金、状态或品种的加工产品应双方协商。
4.采用与试验合金同系的材料做螺栓、螺母。扭紧拉力螺栓，即可使C环处表面受到拉应力作用。

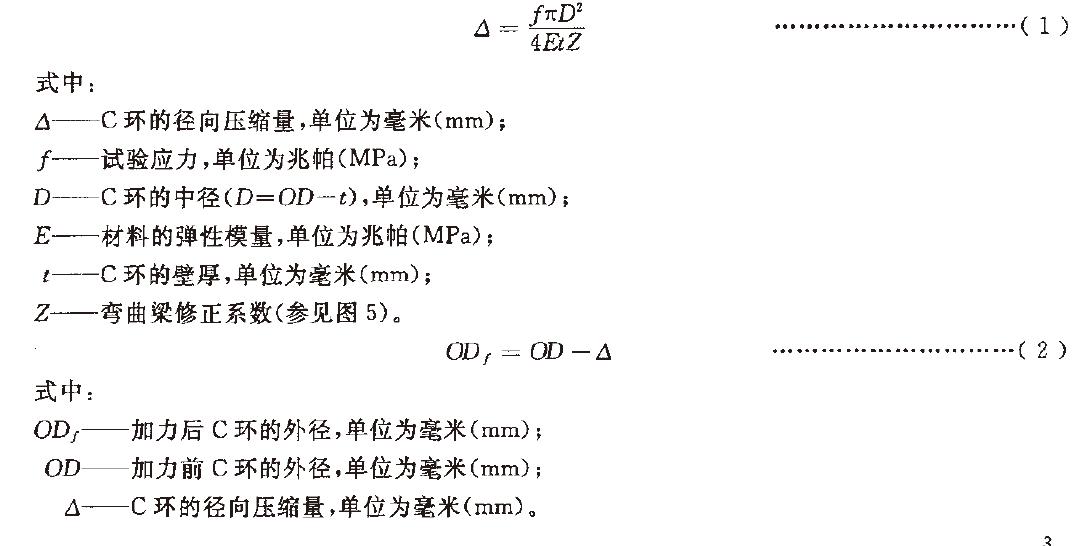

按公式(1)计算C环的径向压缩量。再按公式(2)计算加力后c环的外径。C环直径在加力螺栓方向上测量，精确度应达到土0．01 Inm。
5.试样加力后要用耐水涂料对螺栓、螺母和与它们相邻近的小部分试样表面进行涂覆。
6.用塑料线将试样固定在试验设备上，使试样能全浸或问浸在试验溶液中。
7.试样加力后应尽快开始试验，加力后到开始试验的最大间隔时间一般不超过4 h。
8.试验采用全浸或是问浸试验应符合产品标准的规定。产品标准未规定时，试验按循环周期进行间浸试验，循环周期为每小时在试验溶液中浸泡10 rain，接着在空气中曝露50 min。
9.在浸渍期间试样不得互相接触，也不得接触任何其他裸露金属。化学成分相同的材料可置于同一槽内。
10.由于蒸发而损耗的水分，每日必须补加蒸馏水或去离子水，以保持溶液的浓度。且每两星期对试验溶液更新一次。
11.在更换溶液和检查试样时允许暂时中断试验。
12.用肉眼或借助放大镜观察，记录试样腐蚀破裂时间。

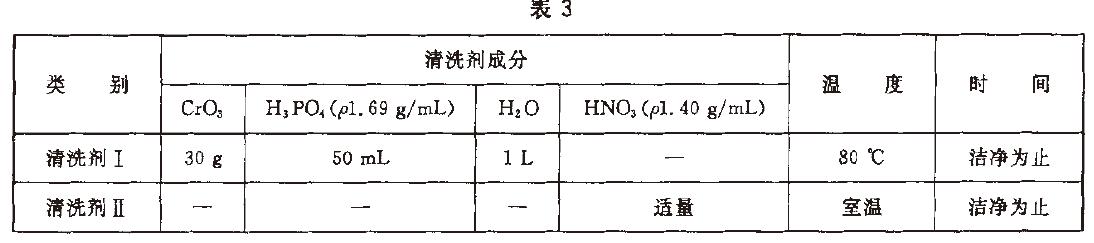

13.试验结束时，为了便于观察，可用表3中的任一种清洗剂清洗试样。
二，试验结果及评定
1.结果评定
试样在规定的试验时间内未发生破裂，判试验结果合格。若有一个试样发生破裂，则判试验结果不合格。
2.试验报告
试验报告应至少包括下列内容：
a)本标准编号；
b)试验的合金及状态；
c)试验条件及C环的径向压缩量；
d)试验的时间；
e)破裂时间(发生破裂时经历的试验时间)
f)试验结果合格与否；
g)试验者、审核者、试验日期。
